Popis
Sada pro vertikální otevírání dveří LSD je vyráběna v Německu a vyznačuje se jedinečnou možností třísměrového nastavení a uchycením pantů na originální montážní body. Každá sada je navržena pro přesnou originální hmotnost dveří a díky přesně vedenému výklonému rameni je zajištěný přesný a jistý pohyb dveří po celé dráze. Plynem plněný píst pak drží váhu dveří bezpečně v horní pozici.
S originálními LSD panty pro vertikální otevírání dveří se dá pohyb dveří rozdělit do tří kroků. V první fázi se dveře pootevřou standardním způsobem. Poté je možné dveře za pomoci plynového tlumiče snadno zdvihnout vertikálně nahoru. Tento pohyb je plně jištěný nastavitelným mechanismem, který je součástí pantů LSD. Zavření dveří pak probíhá v opačném pořadí. Spodní poloha je jištěna technologií "Magic Stick", která zajišťuje, že dveře neklesnou pod úroveň ideální pro zabouchnutí. Díky tomu jsou dveře vždy směrovány a centrovány přesně do zámku.
LSD pant vertikálního otevírání dveří se skládá z:
- Základní deska s otočným ramenem
– laserem řezaná z vysoce pevnostní oceli
– podlouhlé otvory pro nastavení výšky a hloubky (součást třísměrového nastavení dveří)
– galvanická povrchová úprava
- Nastavitelné kloubové připojení M.A.R.A. (Multiple-Axis-Rotational-Assembly)
– hliníkové připojení otočného ramene k základní desce je nastavitelné v podélném směru a nahrazuje tovární závěsy dveří
– umožňuje otevření dveří nejprve v úhlu 30° kolem vertikální osy C profilu
– v CNC obráběném sedle kuličkového ložiska je v horizontální ose umístěno ložisko, které umožňuje vertikální pohyb ve stylu LSD
- GRS systém (válečkový mechanismus pro vedení ramene)
– pokročilé aplikace LSD dveří označované jako GRS+ mají celý pohyb otočného ramene kontrolovaný válečkovým mechanismem, který je nastavitelný ve dvou směrech
- Patentovaný bezpečnostní systém pro případ bočního nárazu
– pokud jsou dveře zajištěny v dveřním zámku, dojde k pevnému propojení mezi základní deskou a otočným ramenem
- Technologie "Magic Stick"
– pokud dveře dosedají do spodní pozice před zavřením, technologie Magic Stick zajistí jejich tiché dosednutí a vycentrování do přesné pozice pro zajištění ve dveřním zámku
– doraz dveří má nastavitelnou délku v rámci třísměrového nastavení pohybu dveří
– uložení dorazu je také nastavitelné do hloubky, aby došlo ke správnému dolehnutí dveří bez nežádoucích průzorů pro vzduch
- Plynem plněný tlumič
– síla tlumiče je navržena s ohledem na skutečnou hmotnost dveří vozu
– tlumič pomáhá při zdvihnutí dveří, tlumí jejich klesání a udržuje je ve zdvižené poloze při otevření
Upozornění:
Vnější teplota může mít vliv na funkci tlumiče.
Pokud je vůz vybaven dodatečnou zátěží v podobě hifi zástavby apod., uveďte toto v poznámce při objednání, abychom mohli s výrobcem konzultovat vhodnou tuhost tlumiče.

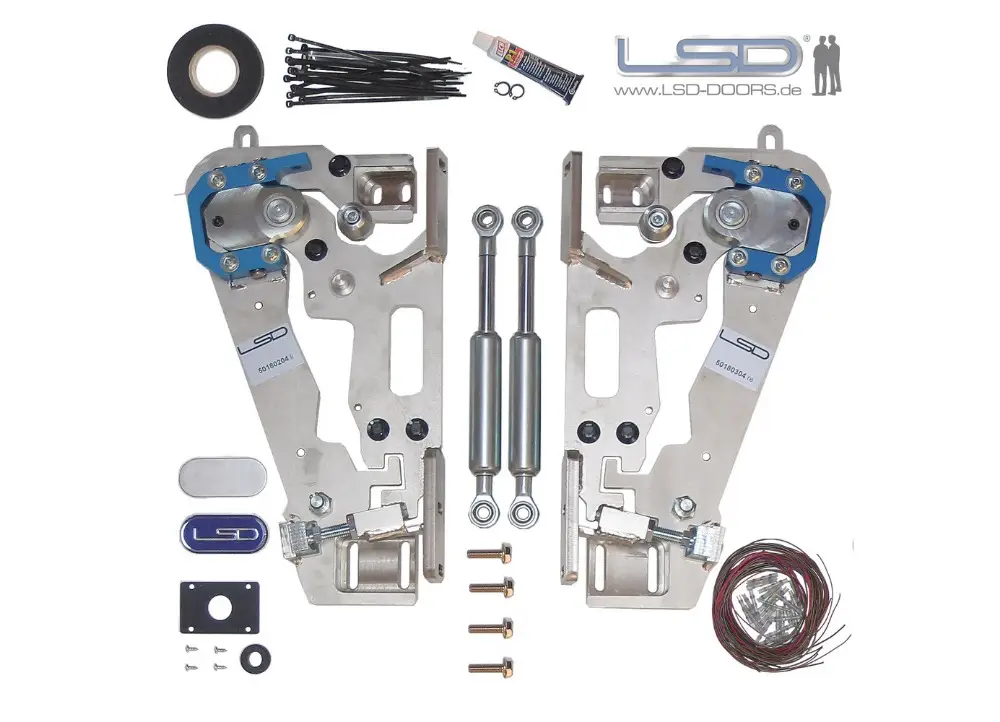

Součást balení
Pokud není uvedeno jinak, balení obsahuje typicky:
- levý a pravý zkompletovaný pant vertikálního otevírání dveří LSD
- levý a pravý plynem plněný tlumič
- kabeláž pro nastavení kabelového svazku včetně stahovacích pásek
- voděodolná izolační páska
- kabelové příchytky
- montážní návod
- TÜV certifikát
